Podstawowe symbole
Podstawowa symbolika spoin dzieli spoiny na:
- Spoiny czołowe.
- Spoiny pachwinowe.
- Spoiny wtykowe.
- Spoiny szczelinowe.
Ogólnie symbole są podobne do ustawień spawania, które należy wykonać.
Te symbole spoin mogą być takie same lub różne w połączeniu z dwoma typami spoin.
Mogą znajdować się powyżej strzałki (spawanie po przeciwnej stronie strzałki) lub poniżej (spawanie po tej samej stronie strzałki).
Najczęściej używane spawać na rysunku pokazano na poniższym rysunku:
(1): Spoiny rowkowe.
(2): Inne typy: spoiny pachwinowe (spoiny pod kątem), spoiny otworowe, spoiny szczelinowe.
Symbole spoin pachwinowych, spoiny czołowe w połówkach V, K, J są zawsze oznaczane odgałęzieniem prostopadłym do lewej strony symbolu. To samo dotyczy innych mniej popularnych spawać na rysunku.
Poniższy rysunek przedstawia podsumowanie podstawowych spawać na rysunku:
Spoiny kątowe (lub spoiny „pachwinowe”)

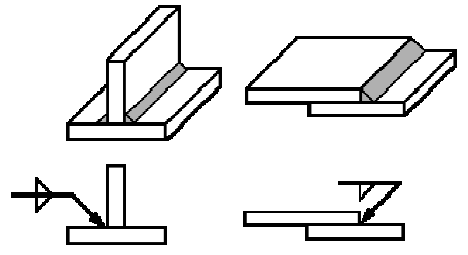

spoiny „pachwinowe” są stosowane w Połączenia „T”, ale mogą być również stosowane w połączeniach zakładkowych lub krawędziowych (patrz przykłady poniżej z przyciemnionymi spoinami).
Jak sugeruje jego symbol, spoina kątowa to spoina, której przekrój jest w przybliżeniu trójkątny.
Ważne informacje dotyczące pozycjonowania i wymiarowania:
- Prostopadła strona symbolu jest zawsze po lewej stronie, niezależnie od orientacji spoiny.
- Wymiar (rozmiar) spoiny należy wpisać po lewej stronie symbolu.
- Jeśli obie strony (tej samej spoiny) mają ten sam rozmiar, należy podać tylko jeden wymiar.
- Nawet jeśli jest to rzadkie, nadal mogą być używane nierówne spoiny pachwinowe. W takich przypadkach należy podać wymiary dwóch nóg, a symbol wskaże, który z boków jest największy.
- Długość spoiny podana jest po prawej stronie symbolu. Jeśli długość nie zostanie podana, spoina musi rozciągać się aż do nagłej zmiany kierunku spawania, jak to ma miejsce na końcu płyty (wskazane na poniższym rysunku):
- Wymiary spoiny sczepnej są wskazane po prawej stronie symbolu, najpierw długość spoiny, a następnie odstęp. Nie można zapomnieć o „śladzie” pomiędzy tymi dwoma wymiarami. Należy również zauważyć, że odstępy odnoszą się do odległości między środkami spoin.
Spoiny czołowe

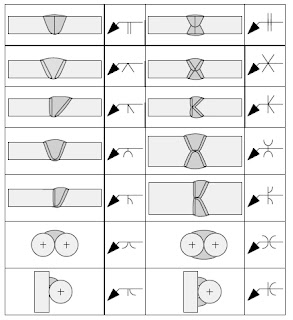

Spoiny czołowe są powszechnie stosowane w połączeniach doczołowych lub połączeniach między końcami (patrz przykłady na poniższym rysunku).
Są one jednak również stosowane w połączeniach kątowych, co jest powodem wielkiego zamieszania i nieporozumień wśród profesjonalistów.
Tak, połączenie kątowe może mieć spoinę czołową.
Gdy spoina jest nakładana na ukośną powierzchnię, wnikając i topiąc metal podstawowy, mówimy, że jest to spoina czołowa.
Przykłady spoin czołowych w połączeniach kątowych omówię w innym artykule
Spoiny otworowe i otworowe
Spoiny te są używane do łączenia części nakładających się mają otwory okrągłe (spoina czopu) lub wydłużone (spoina szczelinowa).
Spoiwo jest osadzane w tych otworach, gdzie wnika i stapia się z metalem podstawowym, tworząc spoinę.
Spoina „podkładowa”
Spoina jest wykonywana w celu utworzenia spoiny „podkładowej”.
Najczęstszym zastosowaniem jest wskazanie, że spawanie powinno być wykonane z jednej strony, a żłobienie z drugiej. Spoina jest zakończona, gdy żłobiona strona jest również spawana.
Nakładka spoiny
Ten symbol jest używany do wskazania, że dana powierzchnia wymaga napawania. Powłoka ta może być stosowana do ochrony przed korozją („okładzina”) lub przed zużyciem.
